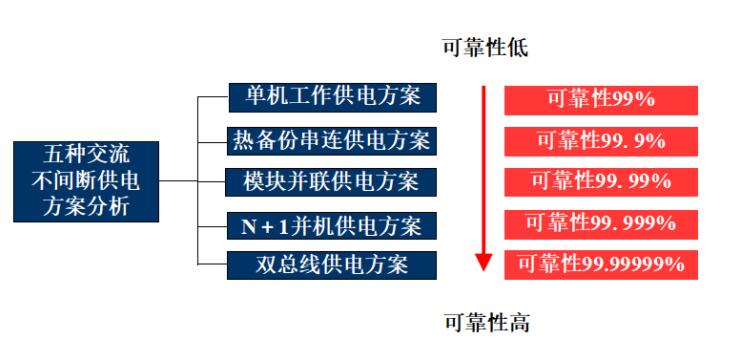

UPS供電方案介紹（ups供配電都有哪些方式）

　　集中供電方式：

　　優點：可以實現網絡設備資源的等電位控制，減小傳輸誤碼率。

　　缺點：初期投資大，單機故障影響大。

　　分散供電方式：

　　優點：方案布置靈活，故障影響小。

　　缺點：如整個設備不能保持同地線，易引發干擾。

　　單機供電

　　UPS解決方案中最簡單的一種

　　每一分散地點交流供電系統容量多為6KVA以下

　　各點交流負載獨立地由一臺UPS提供動力保護

　　市電通常就近采用插座輸入

　　主從機串聯“熱備份”

　　適合于中小型網絡、服務器群、辦公、儀表等應用場合

　　由UPS主機、UPS從機、電池系統、配電系統組成，理士蓄電池就是其中一種可靠，高效的蓄電池選擇方案之一。

　　配電設計和工程施工簡單

　　優點：

　　兩臺甚至多臺UPS基本處于相對獨立、互不干擾的運行狀態。

　　對于UPS同步跟蹤性能要求較低。

　　采用不同型號、不同容量UPS構成串聯熱備份方式。

　　缺點：

　　從機長期處于空載運行狀態、效率低。

　　從機電池組長期處于浮充狀態，得到定期帶載放電維護機會少，會影響電池壽命。

　　從機必須有良好的帶階躍負載能力。

　　長期運行，主機逆變器=靜態旁路轉換功能良好是關鍵

　　無擴容功能。

　　相對于“并聯”冗余系統平均無故障時間偏低。

　　模塊并聯供電

　　全部交流負載集中供電，由1臺模塊化并聯UPS供電

　　模塊化UPS包括：機架、可并聯功率模塊、可并聯電池模塊、充電模塊等

　　適合于中小型網絡、服務器群、辦公、儀表等應用場合

　　由機架、UPS功率模塊、電池模塊、配電系統組成

　　功率模塊配置為N+1冗余，減少了MTTR

　　共用輸入、輸出、并聯的電池系統、控制系統

　　N+1直接并聯冗余

　　適合于中大型網絡、數據中心、大樓集中供電、工業廠礦等應用場合

　　由直接并機的N+1臺UPS、電池模塊、配電系統組成

　　系統N+1冗余，可靠性高于單機UPS

　　易于擴容，維護便捷

　　是應用最為廣泛的方案

　　優點：

　　完善的鎖相同步技術保證多臺UPS直接并聯時可均分負載電流。

　　良好的擴容性能(N+1)

　　避免了“串聯”熱備份方式的缺點。

　　缺點：

　　對設備本身同步鎖相技術要求高

　　對設備制造技術要求高——輸出阻抗接近。

　　對逆變器輸出電壓調節性能要求高——分相調節

　　UPS必須同型號、同容量。

　　多臺并聯時，旁路也需增加“均流電感”

　　雙母線

　　解決單母線運行方式存在的單點“瓶頸”問題。進一步提高系統可靠性。系統配置復雜，投資大，安裝調試要求高。
